Los esquemas de protección de sobrecorriente 51 son uno de los pilares para garantizar la continuidad, seguridad y estabilidad del sistema eléctrico. Su correcta operación permite detectar fallas, despejarlas de forma selectiva y evitar daños en equipos críticos como transformadores, alimentadores o líneas de distribución.
Sin embargo, las pruebas tradicionales suelen centrarse únicamente en el relevador, dejando fuera componentes esenciales que intervienen en la operación real del esquema. Para enfrentar esta limitación, nuevas metodologías de prueba más completas y realistas están revolucionando la validación en campo.
¿Por qué es necesario evaluar el esquema completo y no solo el relevador?
Una protección 51 no opera de forma aislada: depende de múltiples elementos que trabajan coordinados para identificar y despejar una falla.
Un esquema típico incluye:
✔ transformadores de corriente (TCs)
✔ relevador de protección (50/51)
✔ interruptor principal
✔ cableado de corriente
✔ cableado de disparo
✔ bobinas de apertura y cierre
✔ relevador de recierre (79)
✔ conexiones y bornes
✔ ajustes y estudio de coordinación
Si alguno de estos elementos falla o está mal calibrado, sucio, desenergizado, saturado o desconectado el esquema completo puede no operar, incluso si el relevador está “bien” según una prueba secundaria tradicional.
Por eso, la tendencia actual es migrar del ensayo por componentes hacia un ensayo integral en condiciones reales.
Limitaciones de la Prueba Tradicional (Prueba Secundaria)
El método más común consiste en inyectar señales secundarias directamente al relevador. Aunque útil, este enfoque presenta tres grandes limitaciones:
- No detecta fallas mecánicas o energéticas del interruptor.
El interruptor puede tener bobina abierta, mecanismo sin energía o fallas mecánicas internas, y aun así el relevador pasará la prueba.
- No evalúa transformadores de corriente.
Problemas de relación, polaridad o saturación no son detectados, generando tiempos de operación incorrectos en campo.
- No considera las condiciones reales de instalación.
Cableado mal conectado, bornes sulfatados o conexiones sueltas no se reflejan en pruebas secundarias.
El resultado: el sistema “pasa” pruebas de laboratorio, pero falla durante una contingencia real.

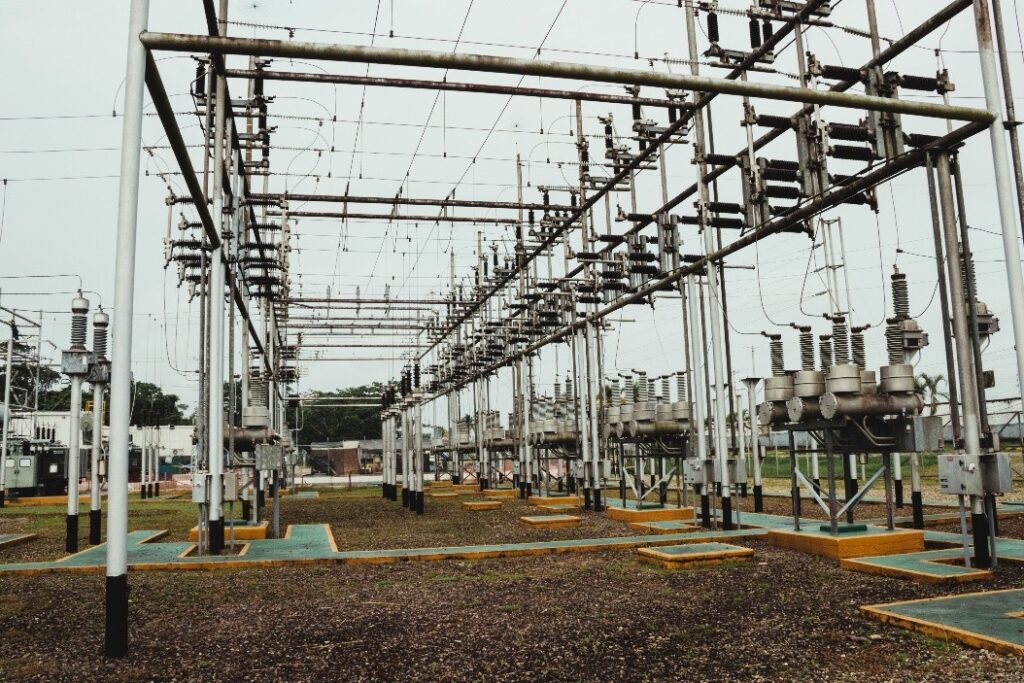

Prueba Integral del Esquema 51: La Metodología Moderna
La solución moderna para validar la protección consiste en inyectar corriente primaria directamente al esquema, simulando una falla real.
Este método permite:
✔ Validar la operación REAL del sistema
Se inyecta corriente al TC, se transporta por el cableado, llega al relevador, se activa la señal de disparo, opera el interruptor y se registra el tiempo de apertura. Es la cadena completa, sin atajos.
✔ Revisar simultáneamente todos los elementos
En una sola prueba se verifica:
• Relación y saturación del TC
• Ajustes y curvas del relevador 50/51
• Cableado de medición
• Cableado de disparo
• Estado de las bobinas
• Energía del mecanismo
• Fallas mecánicas del interruptor
• Operación del recierre (79)
• Conexiones defectuosas
✔ Obtener tiempos de operación reales
Los tiempos medidos se comparan con la curva tiempo-corriente configurada en el relevador para validar su precisión y calcular el porcentaje de error.
Procedimiento General de una Prueba Integral 50/51
La metodología puede resumirse en cuatro pasos:
1. Preparación del circuito
• Se conecta la fuente primaria al punto donde normalmente circularía la corriente de falla.
• Se verifica polaridad y continuidad de los circuitos.
2. Inyección de corriente
• Se aplica la corriente necesaria según los ajustes del relevador.
• Se simula una falla real en el alimentador o transformador.
3. Registro de tiempos
• Se mide el tiempo de operación real del sistema completo.
• Se capturan oscilografías del evento.
4. Comparación y diagnóstico
• Se comparan tiempos reales vs. tiempos teóricos.
• Se identifica si el error está en el relevador, el TC, el interruptor o el cableado.
Conclusión: La Evaluación Integral es el Nuevo Estándar para la Protección 51
La infraestructura eléctrica moderna demanda pruebas más completas y fiables. Evaluar únicamente el relevador ya no es suficiente. La tendencia y la necesidad operativa es verificar:
• el esquema completo,
• en su sitio de operación,
• bajo condiciones que simulan la realidad,
• con tiempos reales,
• y con evidencias verificables como oscilografías y reportes automáticos.
Las pruebas integrales de protección 51 no solo aumentan la confiabilidad; también reducen costos, evitan desmontajes innecesarios y permiten detectar fallas que podrían causar interrupciones graves o daños al equipo primario.
